產品介紹:五角棱鏡是光束定角度(90°)轉向器之一。它有兩個用途:其一是,不管第一面上的入射角是多少,出射光把入射光轉向一定角度(90°);其二是,它和直角棱鏡不同,所成的象既無旋轉也無鏡面反射。此棱鏡被用于照相機的取景器,五角棱鏡最適用于圖像觀察系統或測量儀器。
定義與基本形狀

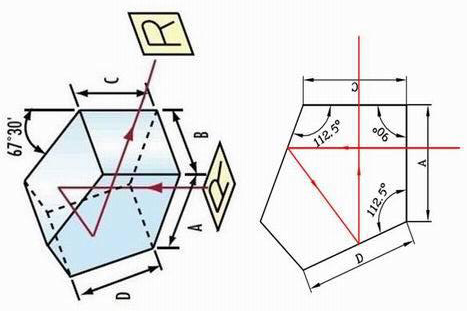

五角棱鏡是一種具有五個面的光學棱鏡。它有兩個五邊形的底面和五個矩形的側面,形狀較為規整。其五個面的角度設計使得它能夠?qū)饴愤M行特定角度的改變。


光學特性
光路改變角度固定:五角棱鏡最主要的光學特性是它能夠?qū)⑷肷涔饩€精確地改變 90° 角。當光線垂直于一個側面入射時,經過棱鏡內部的折射和反射,會以垂直于另一個側面的方向射出,且不管棱鏡如何旋轉,出射光線與入射光線始終保持 90° 的夾角。這是因為其內部的反射和折射面的角度經過精心設計,能夠保證光路的這種固定角度的改變。例如,在一些光學實驗裝置中,需要穩定的 90° 光路轉向,五角棱鏡就能很好地實現這一功能。
像旋轉特性:五角棱鏡在改變光路的同時還會產生像的旋轉。當一個物體通過五角棱鏡成像時,所成的像會繞著光軸旋轉一定的角度。這個特性在某些需要對圖像進行特定角度旋轉的光學系統中有重要應用。
